Hướng Dẫn Lắp Đặt Tủ Điện Công Nghiệp Theo Tiêu Chuẩn Mới Nhất

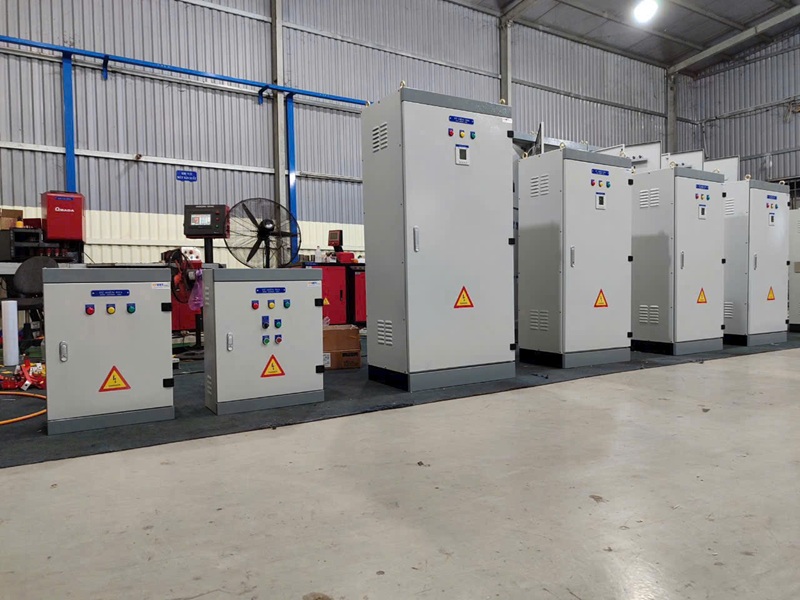

Tủ Điện Công Nghiệp Là Gì? Hướng Dẫn Lắp Đặt Tủ Điện Công Nghiệp

Trong các tài liệu về hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, khái niệm đầu tiên cần nắm rõ chính là tủ điện công nghiệp. Đây là thiết bị trung tâm trong hệ thống điện, đóng vai trò tập trung, phân phối và điều khiển nguồn điện.

Tủ điện công nghiệp thường được lắp đặt tại nhà máy, xưởng sản xuất, khu công nghiệp hoặc công trình quy mô lớn. Nó giúp toàn bộ hệ thống điện hoạt động ổn định, an toàn và thuận tiện khi bảo trì.

Bên trong tủ điện có nhiều thiết bị quan trọng như aptomat, contactor, relay bảo vệ, biến tần, đồng hồ đo, thanh cái đồng (busbar) và hệ thống dây dẫn. Những linh kiện này phối hợp với nhau để kiểm soát và bảo vệ toàn bộ mạng điện.

Nhờ có tủ điện công nghiệp, người vận hành dễ dàng giám sát, quản lý và bảo vệ các thiết bị công suất lớn như motor 3 pha, máy nén khí, máy bơm hay chiller công nghiệp. Đây cũng là nền tảng để thực hiện đúng quy trình lắp đặt tủ điện công nghiệp theo tiêu chuẩn an toàn kỹ thuật.

Tại Sao Phải Lắp Đặt Tủ Điện Công Nghiệp Theo Tiêu Chuẩn?

Khi nói đến hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, nhiều người thường nghĩ đây chỉ là một quy trình kỹ thuật đơn thuần. Nhưng thực tế, việc tuân thủ tiêu chuẩn trong thiết kế và thi công tủ điện mang ý nghĩa quan trọng hơn thế.

Trước hết, tiêu chuẩn hóa giúp đảm bảo an toàn điện tuyệt đối. Một tủ điện công nghiệp được lắp đặt đúng cách sẽ hạn chế tối đa nguy cơ chập cháy, quá tải, rò điện hay tai nạn lao động trong nhà máy, xưởng sản xuất.

Ngoài yếu tố an toàn, việc lắp đặt đúng chuẩn còn giúp doanh nghiệp tuân thủ các quy định pháp luật, phù hợp với tiêu chuẩn Việt Nam (TCVN), IEC hoặc ISO. Đây là yêu cầu bắt buộc trong các dự án nhà xưởng, khu công nghiệp và công trình công nghiệp hiện đại.

Không kém phần quan trọng, tủ điện công nghiệp đạt chuẩn sẽ tăng tuổi thọ thiết bị, giúp các linh kiện như aptomat, contactor, biến tần, relay bảo vệ… hoạt động ổn định, ít hư hỏng và giảm chi phí bảo trì.

Hơn nữa, hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn còn mang lại sự tiện lợi trong quá trình bảo trì, sửa chữa. Khi hệ thống được bố trí khoa học, kỹ thuật viên dễ dàng kiểm tra, thay thế linh kiện mà không ảnh hưởng đến toàn bộ dây chuyền.

Cuối cùng, một tủ điện công nghiệp được lắp đặt đúng tiêu chuẩn sẽ nâng cao hiệu quả sản xuất, đảm bảo máy móc, motor 3 pha, máy nén khí, máy bơm công nghiệp vận hành liên tục, tránh rủi ro ngừng máy làm gián đoạn sản xuất.

Các Tiêu Chuẩn Cần Tuân Thủ Khi Lắp Tủ Điện

Khi thực hiện hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, việc nắm rõ các quy định và tiêu chuẩn kỹ thuật là điều bắt buộc. Đây chính là cơ sở để đảm bảo hệ thống điện vận hành ổn định, an toàn và đáp ứng yêu cầu của pháp luật.

Một số tiêu chuẩn phổ biến thường được áp dụng trong quá trình thi công và lắp đặt tủ điện công nghiệp bao gồm:

• TCVN 7447-5-54:2010 – Tiêu chuẩn về hệ thống nối đất và dây trung tính, giúp ngăn ngừa sự cố rò điện, chập cháy nguy hiểm.

• IEC 60439 / IEC 61439 – Bộ tiêu chuẩn quốc tế dành cho tủ phân phối hạ thế, quy định cách thiết kế, bố trí và bảo vệ thiết bị điện.

• ISO 9001 – Hệ thống quản lý chất lượng, yêu cầu quy trình sản xuất và lắp đặt phải tuân thủ nghiêm ngặt, đảm bảo đồng bộ và chính xác.

• Quy định an toàn lao động tại Việt Nam – Bảo vệ kỹ sư, công nhân trong quá trình thi công, đồng thời giảm thiểu rủi ro cho hệ thống điện sau khi đưa vào sử dụng.

Việc áp dụng những tiêu chuẩn trên không chỉ giúp tủ điện công nghiệp bền bỉ, dễ bảo trì mà còn đảm bảo doanh nghiệp tuân thủ pháp luật, nâng cao uy tín và hiệu quả sản xuất. Đây chính là nền tảng quan trọng trong mọi hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn hiện đại.

Chuẩn Bị Trước Khi Lắp Đặt Tủ Điện Công Nghiệp

Trước khi bắt đầu quá trình hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, khâu chuẩn bị đóng vai trò vô cùng quan trọng. Nếu chuẩn bị đầy đủ và đúng cách, việc thi công sẽ an toàn hơn, tiết kiệm thời gian và đảm bảo hệ thống điện hoạt động ổn định ngay từ ban đầu.

Dụng Cụ An Toàn Lao Động

Người thực hiện cần trang bị đầy đủ găng tay cách điện, kính bảo hộ, mũ bảo hộ và giày cách điện. Đây là lớp bảo vệ quan trọng giúp giảm thiểu rủi ro tai nạn điện trong quá trình thi công.

Thiết Bị Đo Kiểm Tra Điện

Các thiết bị chuyên dụng như ampe kìm, đồng hồ vạn năng, máy đo điện trở cách điện là công cụ bắt buộc để đo đạc, kiểm tra dòng điện, điện áp và khả năng cách điện trước và sau khi đấu nối.

Vật Tư Và Linh Kiện Cần Thiết

Bạn cần chuẩn bị dây dẫn đúng tiết diện, aptomat, contactor, relay bảo vệ, thanh đồng (busbar), cầu đấu, domino điện và phụ kiện đi kèm. Đây là các thành phần cốt lõi giúp tủ điện công nghiệp hoạt động hiệu quả, ổn định và đúng chuẩn.

Sơ Đồ Thiết Kế Điện

Một sơ đồ điện 3 pha hoặc sơ đồ phân phối tải chi tiết sẽ giúp quá trình lắp đặt diễn ra chính xác, tránh nhầm lẫn và đảm bảo cân bằng tải cho toàn bộ hệ thống. Trong bất kỳ quy trình hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, sơ đồ thiết kế điện luôn là yếu tố bắt buộc để hạn chế nhầm lẫn và đảm bảo hiệu quả vận hành

Quy Trình Hướng Dẫn Lắp Đặt Tủ Điện Công Nghiệp Theo Tiêu Chuẩn

Để đảm bảo an toàn và hiệu quả, quy trình hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn thường được thực hiện theo các bước sau:

Lắp Đặt Cơ Khí

• Đặt tủ điện công nghiệp vào đúng vị trí đã được thiết kế sẵn.

• Cố định tủ bằng bulong nở chắc chắn để hạn chế rung lắc trong quá trình vận hành.

• Thực hiện khoan luồn dây, bọc gen chống bụi và chống nước, giúp bảo vệ hệ thống dây dẫn.

Bố Trí Thiết Bị Trong Tủ

• Sắp xếp aptomat, contactor, relay bảo vệ, biến tần… theo sơ đồ thiết kế điện công nghiệp.

• Đảm bảo khoảng cách an toàn giữa các thiết bị để tránh phát sinh nhiệt và chạm chập.

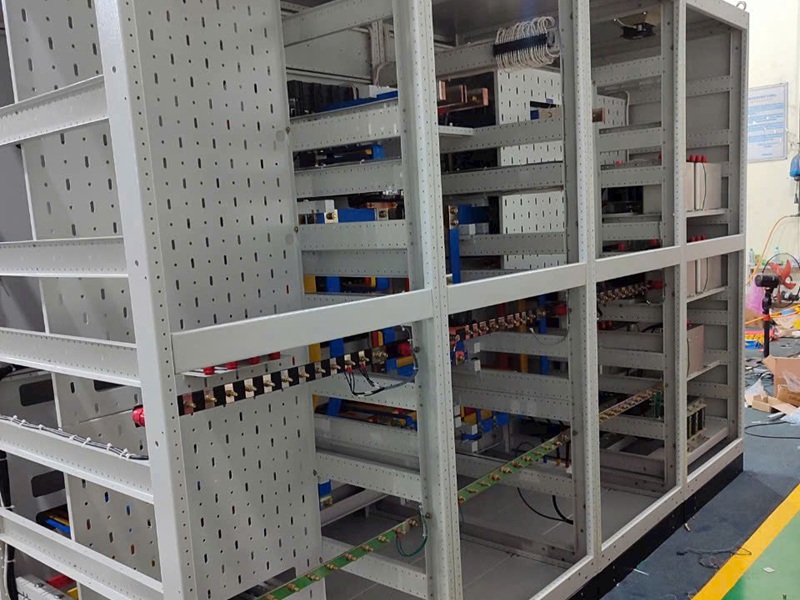

Lắp Đặt Thanh Cái Và Dây Dẫn

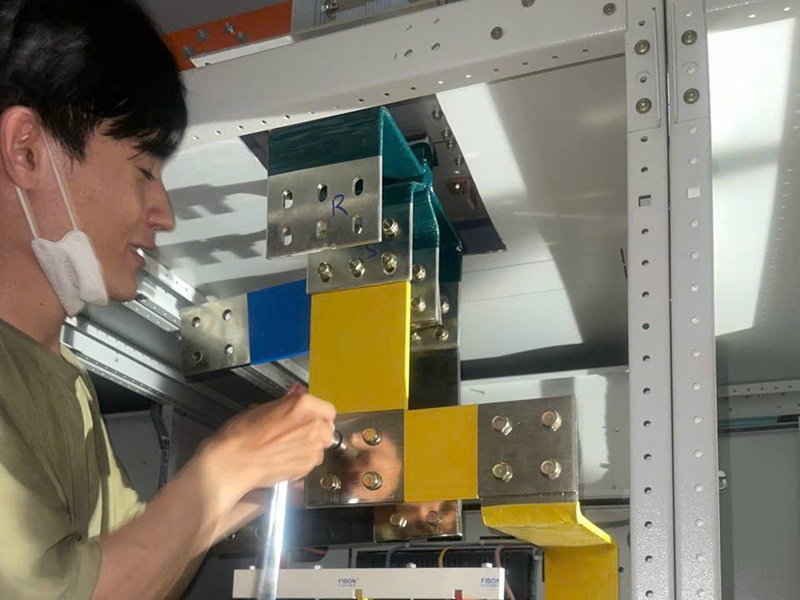

• Sử dụng thanh cái đồng (busbar) để phân phối dòng điện chính.

• Đấu dây dẫn đúng tiết diện, siết chặt mối nối theo tiêu chuẩn kỹ thuật, đảm bảo dòng điện ổn định.

Đấu Nối Điều Khiển

• Đấu dây tín hiệu từ PLC, cảm biến, công tắc hành trình, nút nhấn.

• Sử dụng ống gen chống nhiễu và đánh số dây để thuận tiện cho kiểm tra, bảo trì sau này.

Kiểm Tra Lần 1

• Đo điện trở cách điện bằng thiết bị chuyên dụng.

• Kiểm tra, siết lại toàn bộ bulong, đảm bảo không có dây nào bị hở hoặc chạm vào vỏ tủ.

Cấp Điện Và Chạy Thử

• Đóng nguồn điện, kiểm tra điện áp từng pha của hệ thống điện 3 pha.

• Cho tải chạy thử, quan sát dòng điện, nhiệt độ thiết bị và mức độ ổn định của toàn bộ hệ thống.

👉 Với quy trình trên, việc thi công và lắp đặt tủ điện công nghiệp không chỉ đáp ứng tiêu chuẩn TCVN – IEC – ISO, mà còn giúp hệ thống điện vận hành an toàn, giảm thiểu rủi ro chập cháy, kéo dài tuổi thọ thiết bị.

Những Lưu Ý An Toàn Khi Lắp Tủ Điện Công Nghiệp

Khi thực hiện hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, vấn đề an toàn luôn được đặt lên hàng đầu. Một số nguyên tắc quan trọng bạn cần tuân thủ:

Ngắt Nguồn Điện Trước Khi Thi Công

Trước khi bắt đầu đấu nối hoặc kiểm tra thiết bị, bắt buộc phải ngắt toàn bộ nguồn điện. Đây là nguyên tắc cơ bản để bảo vệ kỹ thuật viên khỏi nguy cơ giật điện và tránh sự cố ngoài ý muốn.

Chọn Dây Dẫn Đúng Tiết Diện

Không được sử dụng dây dẫn sai tiết diện so với công suất tải. Dây quá nhỏ dễ gây quá nhiệt, chảy cách điện và dẫn đến cháy nổ. Ngược lại, dây quá lớn vừa lãng phí vừa khó lắp đặt.

Tránh Quá Tải Định Mức

Tủ điện công nghiệp cần được tính toán tải trọng hợp lý. Việc để thiết bị hoạt động vượt định mức không chỉ làm giảm tuổi thọ, mà còn tiềm ẩn nguy cơ hỏng hóc toàn hệ thống.

Kiểm Tra Mối Nối Thường Xuyên

Các bulong, cầu đấu, đầu cos nên được siết chặt đúng lực và kiểm tra định kỳ. Mối nối lỏng lẻo dễ phát sinh tia lửa điện, gây nóng cục bộ và dẫn đến chập cháy.

Ghi Nhãn Cảnh Báo Rõ Ràng

Trên cánh tủ và bên trong hệ thống, cần dán nhãn cảnh báo “Điện Áp Cao” tại các vị trí nguy hiểm. Điều này giúp kỹ thuật viên và công nhân nhận diện rủi ro, hạn chế thao tác nhầm.

👉 Thực hiện đầy đủ những lưu ý an toàn khi lắp đặt tủ điện công nghiệp không chỉ giúp hệ thống vận hành ổn định, mà còn đảm bảo tuân thủ các tiêu chuẩn TCVN, IEC, ISO trong ngành điện công nghiệp.

Kinh Nghiệm Thực Tế Cho Kỹ Sư Và Sinh Viên Ngành Điện

Không chỉ nắm vững lý thuyết, việc lắp đặt tủ điện công nghiệp đòi hỏi kỹ sư và sinh viên ngành điện phải có nhiều trải nghiệm thực tế. Dưới đây là những kinh nghiệm quan trọng giúp bạn làm việc hiệu quả và an toàn hơn:

Vẽ Sơ Đồ Trước Khi Đấu Dây

Trước khi bắt đầu, hãy vẽ sơ đồ mạch điện chi tiết để tránh nhầm pha, đấu sai cực tính hoặc bỏ sót thiết bị. Đây là bước nền tảng trong mọi hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn.

Thực Hành Trên Mô Hình Thu Nhỏ

Với sinh viên và kỹ sư mới ra trường, nên thực hành trên mô hình tủ điện nhỏ trước khi lắp đặt thực tế. Cách làm này giúp rèn luyện kỹ năng bố trí, đấu nối và xử lý sự cố giả định, từ đó tự tin hơn khi thi công công trình lớn.

Sử Dụng Đồng Hồ Vạn Năng Và Thiết Bị Đo Lường

Trong quá trình lắp đặt, hãy thường xuyên sử dụng ampe kìm, đồng hồ vạn năng, máy đo điện trở cách điện để kiểm tra. Việc đo đạc liên tục giúp phát hiện kịp thời lỗi ngắn mạch, dây chạm vỏ hoặc sự cố mất cân bằng tải.

Tham Khảo Ý Kiến Chuyên Gia

Khi gặp tình huống phức tạp, đừng ngần ngại tham khảo hướng dẫn từ kỹ sư điện nhiều kinh nghiệm. Điều này không chỉ giúp bạn xử lý nhanh hơn, mà còn học thêm được các mẹo thực tế mà sách vở không có.

👉 Tích lũy những kinh nghiệm thực tế khi lắp đặt tủ điện công nghiệp sẽ giúp kỹ sư và sinh viên ngành điện không chỉ làm đúng theo tiêu chuẩn TCVN – IEC, mà còn nâng cao kỹ năng, giảm rủi ro và tạo dựng sự chuyên nghiệp trong công việc.

Các Lỗi Thường Gặp Khi Lắp Đặt Tủ Điện Công Nghiệp

Trong quá trình thi công, nếu không tuân thủ đúng hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn, kỹ sư dễ mắc phải những sai lầm dưới đây. Đây cũng là nguyên nhân chính gây chập cháy, giảm tuổi thọ thiết bị và làm gián đoạn sản xuất.

Đấu Sai Sơ Đồ Điện

Đấu dây không đúng sơ đồ dẫn đến ngắn mạch, chập pha, hoặc thiết bị hoạt động sai chức năng. Lỗi này thường xảy ra khi người thi công chủ quan, không kiểm tra kỹ sơ đồ hoặc bỏ qua bước đánh số dây.

Không Siết Chặt Bulong Và Mối Nối

Nhiều trường hợp tủ điện bị phát nhiệt, nóng chảy đầu cốt chỉ vì mối nối lỏng lẻo. Đây là lỗi nhỏ nhưng hậu quả lớn, có thể gây cháy nổ nếu dòng điện tải cao.

Sử Dụng Dây Dẫn Kém Chất Lượng

Chọn dây dẫn không đúng tiết diện hoặc vật liệu rẻ tiền sẽ dẫn đến quá nhiệt, rò điện, nhanh xuống cấp. Theo tiêu chuẩn IEC và TCVN, dây dẫn phải được tính toán tải trọng phù hợp với công suất thiết bị.

Bỏ Qua Kiểm Tra Định Kỳ

Nhiều nhà máy chỉ chú trọng khâu lắp đặt ban đầu mà không kiểm tra – bảo dưỡng định kỳ. Điều này dễ dẫn tới sự cố bất ngờ như mất pha, hỏng aptomat, tiếp điểm cháy sém, gây gián đoạn sản xuất.

👉 Để hạn chế tối đa những lỗi trên, kỹ sư cần tuân thủ chặt chẽ quy trình lắp đặt tủ điện công nghiệp theo tiêu chuẩn, sử dụng vật tư chất lượng, và luôn kiểm tra – nghiệm thu kỹ trước khi đưa vào vận hành.

Kết Luận: Hướng Dẫn Lắp Đặt Tủ Điện Công Nghiệp Theo Tiêu Chuẩn

Hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn không chỉ là một quy trình kỹ thuật, mà còn là nền tảng bảo đảm an toàn, độ bền và hiệu quả vận hành cho toàn bộ hệ thống điện trong nhà máy, xưởng sản xuất hay công trình công nghiệp.

Khi tuân thủ chặt chẽ các tiêu chuẩn TCVN 7447, IEC 61439 và quy định an toàn lao động, bạn sẽ:

• Giảm thiểu rủi ro cháy nổ, chập mạch.

• Đảm bảo hệ thống điện hoạt động ổn định, ít hỏng hóc.

• Tăng tuổi thọ thiết bị, tiết kiệm chi phí sửa chữa về sau.

• Đáp ứng yêu cầu khắt khe của các doanh nghiệp và khu công nghiệp.

Dù bạn là kỹ sư điện lâu năm, sinh viên ngành điện, hay thợ thi công thực tế, việc nắm vững và áp dụng đúng tiêu chuẩn lắp đặt tủ điện công nghiệp sẽ giúp nâng cao tay nghề, làm việc chuyên nghiệp hơn và đảm bảo mọi công trình đều an toàn, bền vững.

👉 Nếu bạn đang tìm kiếm một quy trình chuẩn mực, hãy luôn tham khảo hướng dẫn lắp đặt tủ điện công nghiệp theo tiêu chuẩn để thi công đúng kỹ thuật, tránh sự cố ngoài ý muốn và mang lại giá trị lâu dài cho hệ thống điện.
