Hướng Dẫn Đấu Điện 3 Pha Đúng Cách Theo Tiêu Chuẩn

Hướng Dẫn Đấu Điện 3 Pha. Điện 3 Pha Là Gì?

Hướng dẫn đấu điện 3 pha bắt đầu với việc hiểu rõ điện 3 pha là gì. Điện 3 pha là hệ thống điện công nghiệp quan trọng, gồm ba dòng điện xoay chiều cùng tần số, lệch pha nhau 120°. Đây là nền tảng để vận hành các thiết bị điện công suất lớn, từ motor điện, máy nén khí, máy bơm công nghiệp đến hệ thống điều hòa trung tâm trong nhà xưởng.

• Điện 3 pha giúp truyền tải năng lượng ổn định và hiệu quả, giảm tổn thất điện năng so với điện 1 pha.

• Hệ thống này đặc biệt phù hợp với nhà máy, xưởng sản xuất và các thiết bị công nghiệp lớn.

Lý do điện 3 pha quan trọng trong công nghiệp

Điện 3 pha giúp truyền tải năng lượng ổn định và hiệu quả, giảm hiện tượng sụt áp, đảm bảo thiết bị vận hành liên tục mà không gián đoạn. Đây cũng là lý do hầu hết nhà máy, xưởng sản xuất và hệ thống tự động hóa đều sử dụng điện 3 pha.

Ưu điểm nổi bật của điện 3 pha

1. Tiết kiệm năng lượng, giảm tổn thất điện năng: So với điện 1 pha, điện 3 pha giúp giảm hiện tượng quá tải, tiêu hao năng lượng, tối ưu chi phí vận hành cho nhà máy và xưởng sản xuất.

2. Phù hợp với thiết bị công suất lớn: Điện 3 pha là lựa chọn bắt buộc cho motor điện công nghiệp, máy bơm, máy nén khí trục vít, máy biến áp, giúp thiết bị chạy êm, tuổi thọ cao và an toàn.

3. Ổn định vận hành hệ thống: Dòng điện 3 pha cân bằng giữa các pha, giảm rung động, bảo vệ động cơ và các thiết bị điện khác.

Kinh Nghiệm Thực Tế Dành Cho Học Sinh Và Sinh Viên Khi Thực Hiện Hướng Dẫn Đấu Điện 3 Pha

Khi học hướng dẫn đấu điện 3 pha, học sinh và sinh viên nên thực hành trên mô hình motor 3 pha và sơ đồ đấu dây hình sao (Y) và tam giác (Δ) để dễ hình dung dòng điện chạy trong từng pha.

Xác định đúng pha L1, L2, L3 là kỹ năng quan trọng, vì đảo pha là nguyên nhân phổ biến gây hư hỏng motor, quá tải hoặc chập cháy dây dẫn.

Hiểu rõ nguyên lý điện 3 pha giúp bạn dễ dàng đọc sơ đồ, thiết kế sơ đồ điện 3 pha, và thực hành đấu điện an toàn, chuẩn kỹ thuật, là kỹ năng quan trọng khi thực tập hoặc làm việc trong các nhà máy công nghiệp.

⇒ Hướng dẫn đấu điện 3 pha, cần hiểu sâu không chỉ giúp bạn thành thạo kỹ năng đấu điện 3 pha đúng chuẩn, mà còn phát triển tư duy thiết kế và lắp đặt hệ thống điện công nghiệp, tạo nền tảng vững chắc cho nghề điện sau này.

Nguyên Lý Hoạt Động Của Điện 3 Pha

Điện 3 pha hoạt động dựa trên nguyên lý cân bằng điện áp giữa ba pha. Mỗi pha đều sinh ra dòng điện xoay chiều cùng tần số, nhưng lệch pha nhau 120°, tạo ra dòng điện ổn định liên tục. Đây là lý do điện 3 pha vận hành mượt mà hơn điện 1 pha, đặc biệt với các motor công nghiệp, máy nén khí, máy bơm công nghiệp.

Dòng điện 3 pha tạo sự ổn định

Khi ba pha lệch nhau 120°, dòng điện tổng hợp sẽ luôn ổn định, giúp thiết bị hoạt động liên tục mà không bị gián đoạn. Điều này đặc biệt quan trọng trong các nhà máy, xưởng sản xuất, hệ thống dây chuyền tự động hóa, nơi mà sự ổn định của dòng điện quyết định hiệu suất và tuổi thọ thiết bị.

Hai cách đấu điện 3 pha phổ biến

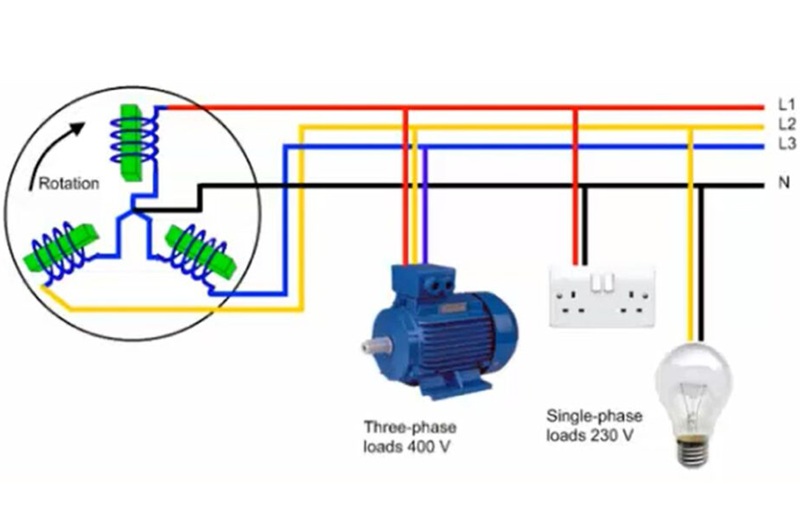

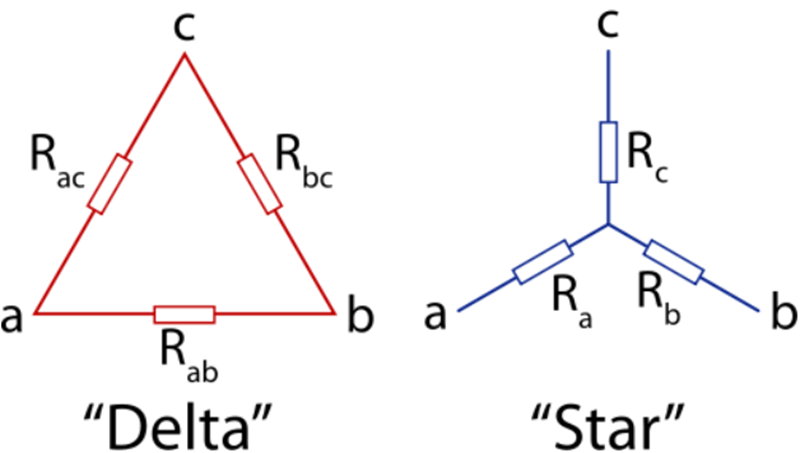

Hiện nay, điện 3 pha thường được đấu theo hai sơ đồ chính:

1. Hình sao (Star – Y):

   • Thường sử dụng khi cần trung tính (N) và điện áp ổn định.

   • Phù hợp với các motor điện khởi động mềm, thiết bị công nghiệp nhỏ và vừa.

2. Hình tam giác (Delta – Δ):

   • Không có dây trung tính, dòng điện lớn hơn so với hình sao cùng công suất.

   • Thường dùng cho motor điện công suất lớn, máy nén khí, máy bơm công nghiệp, giúp tăng hiệu suất và giảm tổn thất điện năng.

Kinh nghiệm thực hành cho học sinh, sinh viên

• Khi học nguyên lý điện 3 pha, hãy vẽ sơ đồ điện và mô phỏng dòng điện chạy trong từng pha, điều này giúp bạn dễ hiểu cách điện 3 pha vận hành.

• Thực hành đấu thử motor 3 pha theo cả hình sao và tam giác để nắm rõ cách thay đổi dòng điện, điện áp và tốc độ motor.

• Hiểu rõ nguyên lý 3 pha giúp tránh các lỗi phổ biến như đảo pha, mất cân bằng dòng điện, hoặc quá tải động cơ.

Những Điều Cần Nhớ Khi Thực Hành Hướng Dẫn Đấu Điện 3 Pha

Hiểu rõ nguyên lý hoạt động điện 3 pha là bước quan trọng trong hướng dẫn đấu điện 3 pha, giúp học sinh, sinh viên nắm vững cách đấu dây, vận hành motor 3 pha và thiết kế hệ thống điện công nghiệp.

Khi thực hành đúng, bạn sẽ có kiến thức chắc, kỹ năng thực tế vững, đồng thời đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống điện.

Mẹo thực hành: Kết hợp lý thuyết và thực hành trên mô hình motor 3 pha sẽ giúp nhận biết nhanh các lỗi thường gặp, xử lý kịp thời, và phát triển kỹ năng nghề điện chuyên nghiệp.

Các Loại Sơ Đồ Điện 3 Pha

Trong thực tế, khi thực hiện hướng dẫn đấu điện 3 pha, bạn sẽ gặp nhiều loại sơ đồ khác nhau, nhưng phổ biến nhất là hình sao (Star – Y), hình tam giác (Delta – Δ) và sơ đồ kết hợp. Hiểu rõ từng loại sơ đồ giúp bạn đấu điện chính xác, vận hành motor 3 pha an toàn, và tránh các sự cố thường gặp.

Sơ Đồ Điện 3 Pha Hình Sao (Star – Y)

Sơ đồ hình sao thường được sử dụng để cấp điện cho nhà máy, trạm biến áp hoặc các thiết bị công nghiệp có công suất vừa và nhỏ.

• Có trung tính (N): giúp điện áp ổn định, bảo vệ thiết bị khi mất cân bằng tải.

• Ứng dụng thực tế: thích hợp cho motor điện khởi động mềm, hệ thống chiếu sáng công nghiệp, máy bơm vừa và nhỏ, nơi cần điện áp ổn định và an toàn.

Sơ Đồ Điện 3 Pha Hình Tam Giác (Delta – Δ)

Sơ đồ hình tam giác thường dùng cho động cơ điện 3 pha công suất lớn và các thiết bị yêu cầu dòng điện mạnh.

• Không có dây trung tính: dòng điện tải trực tiếp lớn hơn, giúp motor hoạt động hiệu quả hơn.

• Ứng dụng thực tế: dùng cho motor công nghiệp, máy nén khí trục vít, máy bơm công suất lớn, đảm bảo thiết bị vận hành mạnh mẽ và giảm tổn thất điện năng.

Sơ Đồ Kết Hợp (Star-Delta)

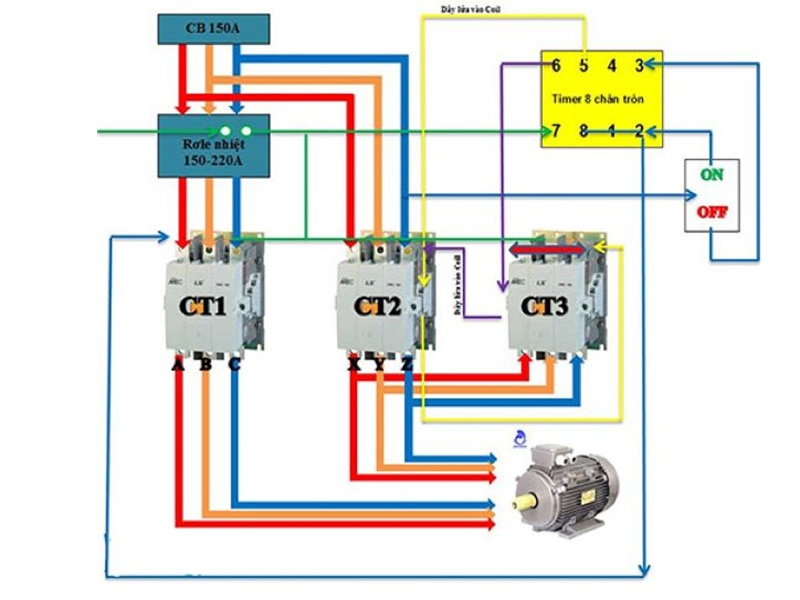

Một số thiết bị công nghiệp sử dụng sơ đồ kết hợp giữa hình sao và tam giác để khởi động nhẹ nhàng và vận hành hiệu quả.

• Khởi động hình sao, vận hành hình tam giác: giúp giảm dòng khởi động, bảo vệ motor và hệ thống điện.

• Ứng dụng thực tế: motor lớn trong nhà máy, xưởng sản xuất, băng chuyền tự động, nơi cần khởi động êm và tiết kiệm điện năng.

Kinh Nghiệm Thực Hành Cho Học Sinh, Sinh Viên Khi Thực Hiện Hướng Dẫn Đấu Điện 3 Pha

Khi học hướng dẫn đấu điện 3 pha, học sinh và sinh viên nên vẽ sơ đồ và đấu thử trên mô hình, so sánh hiệu quả giữa hình sao, hình tam giác và sơ đồ kết hợp.

Hiểu rõ từng sơ đồ giúp bạn dễ dàng đọc bản vẽ kỹ thuật, thực hành đấu điện 3 pha đúng chuẩn, và xử lý sự cố khi thiết bị chạy không ổn định.

Thực hành nhiều giúp bạn nhận biết nhanh loại sơ đồ, chọn cách đấu phù hợp với thiết bị và tải thực tế, là kỹ năng quan trọng trong ngành điện công nghiệp và thiết bị motor 3 pha.

Mẹo thực hành: Kết hợp lý thuyết với thực hành mô hình nhỏ giúp bạn nắm vững kỹ năng đấu dây, kiểm tra pha và vận hành motor an toàn trước khi thao tác trên thiết bị công suất lớn.

Chuẩn Bị Trước Khi Đấu Điện 3 Pha

Trước khi bắt đầu hướng dẫn đấu điện 3 pha, việc chuẩn bị kỹ lưỡng là điều quan trọng nhất. Chuẩn bị tốt giúp bạn thực hành an toàn, tránh nhầm pha và bảo vệ thiết bị điện công nghiệp.

Dụng cụ an toàn

• Găng tay cách điện: bảo vệ tay khi thao tác với dòng điện.

• Giày cách điện: tránh dòng rò điện gây nguy hiểm.

• Kính bảo hộ: bảo vệ mắt khi thao tác với thiết bị, dây dẫn hoặc khi có tia lửa điện.

Kinh nghiệm thực tế: Luôn kiểm tra dụng cụ cách điện trước khi sử dụng, đặc biệt với học sinh, sinh viên thực hành lần đầu.

Thiết bị đo

• Đồng hồ vạn năng: kiểm tra điện áp và dòng điện.

• Ampe kế: đo dòng điện qua từng pha.

• Máy thử pha: xác định thứ tự pha L1, L2, L3 chính xác.

Chú ý: Xác định đúng pha giúp tránh đảo pha motor, quá tải hoặc chập cháy thiết bị.

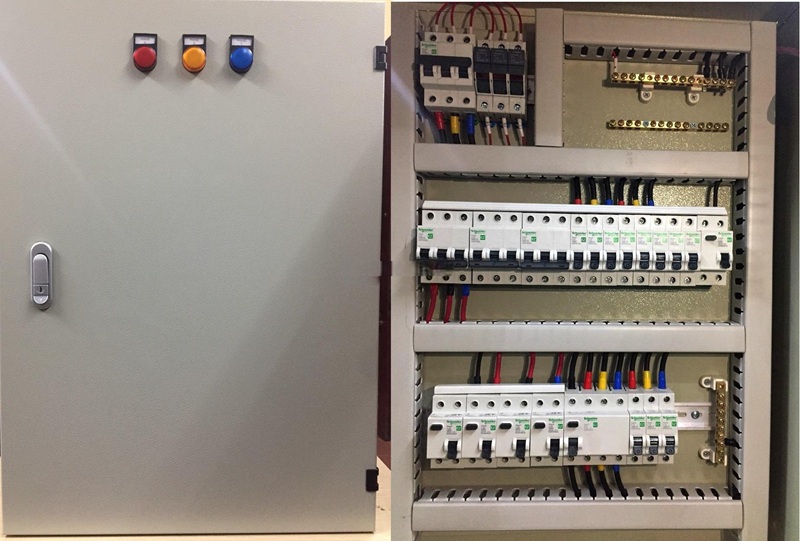

Dây điện, cầu dao và aptomat

• Chọn dây điện đúng tiết diện, đảm bảo chịu được dòng điện tải thực tế.

• Sử dụng cầu dao và aptomat phù hợp để bảo vệ thiết bị và hệ thống điện.

Mẹo thực tế: Khi mua dây và thiết bị, ưu tiên sản phẩm chất lượng, có chứng nhận tiêu chuẩn quốc tế, đặc biệt với hệ thống công nghiệp.

Bản vẽ sơ đồ đấu điện

• Chuẩn bị bản vẽ sơ đồ điện 3 pha chi tiết trước khi đấu.

• Sơ đồ giúp bạn tránh nhầm pha, cân bằng tải và đấu đúng kỹ thuật.

Kinh nghiệm học tập: Học sinh, sinh viên nên vẽ sơ đồ trước và thử mô phỏng trên bảng mạch mẫu trước khi đấu thực tế, giúp nắm chắc cách nối dây, vị trí pha và trung tính.

Hướng Dẫn Đấu Điện 3 Pha Đúng Cách

Hướng dẫn đấu điện 3 pha đúng cách là bước quan trọng để bảo vệ thiết bị công nghiệp, motor 3 pha, máy bơm, máy nén khí và đảm bảo an toàn cho người thao tác. Dưới đây là hướng dẫn chi tiết từng bước:

Bước 1: Xác định các pha

• Sử dụng máy thử pha để xác định chính xác pha L1, L2, L3 và dây trung tính (N).

• Việc xác định đúng pha giúp tránh đảo pha, bảo vệ motor và thiết bị khỏi quá tải hoặc hư hỏng.

Kinh nghiệm thực tế: Học sinh, sinh viên nên đánh dấu pha ngay trên dây, tránh nhầm lẫn khi đấu.

Bước 2: Lựa chọn sơ đồ đấu dây

• Đối với hình sao (Star – Y): dây pha nối vào thiết bị, dây trung tính nối với trung tính nguồn.

• Đối với hình tam giác (Delta – Δ): ba dây pha nối trực tiếp vào ba đầu thiết bị, không có trung tính.

Mẹo: Chọn sơ đồ phù hợp với loại motor và tải thực tế để tối ưu dòng điện, bảo vệ thiết bị và tiết kiệm năng lượng.

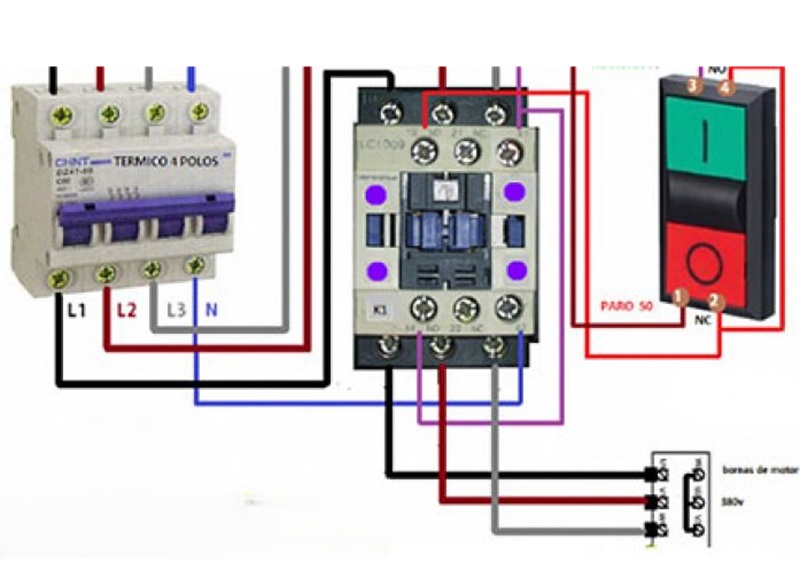

Bước 3: Đấu dây vào thiết bị

• Ngắt hoàn toàn nguồn điện trước khi đấu dây để đảm bảo an toàn.

• Đấu dây theo sơ đồ đã xác định, kiểm tra các mối nối chắc chắn, không lỏng lẻo, không tiếp xúc sai pha.

• Sử dụng cờ lê, tuốc nơ vít cách điện khi siết các đầu dây để tránh nguy cơ chập cháy.

Kinh nghiệm thực hành: Thao tác từ pha L1 đến L3 theo thứ tự để đảm bảo cân bằng tải và dễ kiểm tra sau này.

Bước 4: Kiểm tra trước khi cấp điện

• Dùng đồng hồ vạn năng đo điện áp giữa các pha để chắc chắn điện áp đúng chuẩn.

• Kiểm tra kỹ không có dây chạm đất hoặc chạm nhau, đảm bảo motor và thiết bị vận hành an toàn.

• Khi đã xác nhận tất cả đúng, mới cấp điện thử, quan sát thiết bị vận hành ổn định, không rung, không nóng bất thường.

Mẹo học tập: Học sinh, sinh viên nên thực hành trên mô hình motor 3 pha nhỏ trước khi đấu trực tiếp cho thiết bị công suất lớn, giúp hiểu rõ nguyên lý và tránh rủi ro.

Các Lưu Ý An Toàn Khi Đấu Điện 3 Pha

Đấu điện 3 pha luôn tiềm ẩn nguy cơ nếu không tuân thủ các biện pháp an toàn. Dưới đây là những lưu ý quan trọng để bảo vệ bản thân và thiết bị công nghiệp:

Ngắt nguồn trước khi thao tác

Trước khi đấu dây hay kiểm tra motor, luôn ngắt hoàn toàn nguồn điện. Đây là bước cơ bản nhưng cực kỳ quan trọng để tránh giật điện và chập cháy.

Kinh nghiệm thực tế: Học sinh, sinh viên nên kiểm tra kỹ aptomat tổng và cầu dao trước khi bắt đầu thao tác.

Không đấu pha sai thứ tự

Đảo pha là nguyên nhân phổ biến khiến motor 3 pha quay ngược chiều, gây hỏng thiết bị hoặc quá tải.

• Luôn kiểm tra thứ tự pha L1, L2, L3 trước khi đấu.

• Sử dụng máy thử pha để xác định chính xác thứ tự.

Sử dụng dây điện đúng tiết diện và chất lượng

• Dây dẫn phải đúng tiết diện theo tải thực tế để tránh quá nhiệt, chập cháy.

• Chọn dây điện chất lượng, có chứng nhận tiêu chuẩn, đặc biệt trong công nghiệp.

Không đấu quá tải

• Kiểm tra dòng điện định mức của aptomat, cầu dao trước khi đấu.

• Tránh đấu quá tải gây nhảy aptomat, hư hỏng motor hoặc thiết bị điện.

Thường xuyên kiểm tra mối nối

• Các mối nối lâu ngày có thể bị lỏng hoặc oxy hóa, dẫn đến sốt mối nối và hư hỏng.

• Thường xuyên siết chặt và vệ sinh mối nối để đảm bảo hiệu suất và tuổi thọ thiết bị.

Mẹo thực hành: Học sinh, sinh viên nên ghi lại vị trí mối nối và kiểm tra định kỳ khi thực hành mô hình hoặc trong thực tế, để nắm vững thói quen an toàn nghề nghiệp.

Kiểm Tra Và Vận Hành Sau Khi Thực Hiện Hướng Dẫn Đấu Điện 3 Pha

Sau khi hoàn tất quá trình theo hướng dẫn đấu điện 3 pha, việc kiểm tra và vận hành thử thiết bị là bước quan trọng để đảm bảo motor 3 pha, máy nén khí, máy bơm công nghiệp chạy ổn định, an toàn và đạt hiệu suất tối ưu.

Bật cầu dao và kiểm tra điện áp từng pha

• Mở cầu dao tổng từ từ và đo điện áp giữa các pha L1, L2, L3 bằng đồng hồ vạn năng.

• Đảm bảo điện áp đúng chuẩn kỹ thuật và không có chênh lệch lớn giữa các pha, tránh tình trạng mất cân bằng tải.

Kinh nghiệm thực tế: Học sinh, sinh viên nên ghi lại chỉ số điện áp từng pha để so sánh với thông số định mức của thiết bị, giúp dễ dàng phát hiện lỗi từ đầu.

Đo dòng điện và kiểm tra cân bằng giữa các pha

• Sử dụng ampe kế để đo dòng điện qua từng pha.

• Dòng điện giữa các pha phải cân bằng, nếu lệch quá lớn cần kiểm tra lại mối nối, thứ tự pha hoặc tải.

Mẹo: Đối với motor 3 pha, dòng điện không cân bằng lâu dài sẽ khiến motor nóng, giảm tuổi thọ và tiêu hao điện năng.

Quan sát thiết bị vận hành

• Khi cấp điện, quan sát motor, máy bơm hoặc thiết bị công nghiệp vận hành.

• Đảm bảo thiết bị không rung, không nóng bất thường, không phát ra tiếng kêu lạ.

• Nếu phát hiện vấn đề, ngắt nguồn ngay lập tức và kiểm tra các mối nối, thứ tự pha và kết nối tải.

Kinh nghiệm học tập: Thực hành trên mô hình motor 3 pha giúp học sinh, sinh viên nhận biết nhanh các dấu hiệu bất thường, từ đó rút kinh nghiệm trước khi thao tác trên thiết bị công suất lớn.

Những Điều Quan Trọng Cần Nhớ Khi Thực Hành Hướng Dẫn Đấu Điện 3 Pha

Thực hiện hướng dẫn đấu điện 3 pha đúng cách theo tiêu chuẩn không chỉ giúp motor 3 pha, máy nén khí, máy bơm công nghiệp vận hành ổn định mà còn đảm bảo an toàn tuyệt đối cho người sử dụng.

Tuân thủ sơ đồ đấu dây, nguyên lý hoạt động điện 3 pha và các biện pháp an toàn là yếu tố quan trọng nhất để tránh đảo pha, quá tải, chập cháy hoặc hỏng thiết bị.

Với hướng dẫn chi tiết này, bạn có thể tự thực hành đấu điện 3 pha trên mô hình, hoặc giám sát kỹ thuật viên chuyên nghiệp thực hiện, vẫn đảm bảo an toàn, hiệu quả và đúng tiêu chuẩn kỹ thuật.

Mẹo thực hành: Học sinh, sinh viên nên kết hợp lý thuyết và thực hành, ghi chú từng bước đấu dây, kiểm tra pha và dòng điện, để nhanh chóng nắm vững kỹ năng và tránh rủi ro trong thực tế.
