Các ký hiệu trong bản vẽ điện công nghiệp bạn cần hiểu

Một kỹ năng quan trọng và cần thiết cho bất cứ ai làm việc trong lĩnh vực điện đó là sử dụng thành thạo các ký hiệu trong bản vẽ điện công nghiệp. Nó đem tới nhiều lợi ích cho doanh nghiệp và cá nhân. Góp phần đảm bảo sự an toàn lao động, nâng cao hiệu quả và chất lượng hệ thống điện.

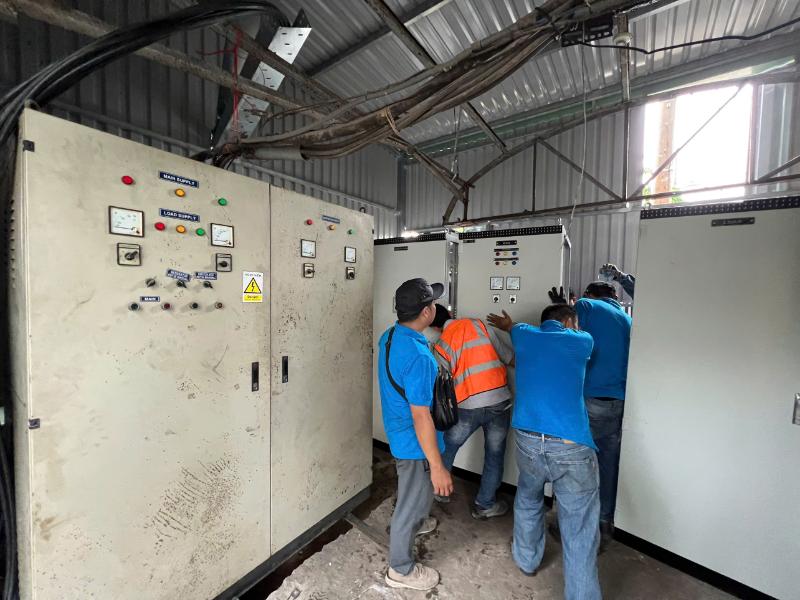

Tìm hiểu về bản vẽ điện công nghiệp

Khái niệm

Bản vẽ điện công nghiệp là dạng bản vẽ kỹ thuật mô tả chi tiết về cách thức hoạt động, cấu tạo và kết nối của hệ thống điện trong các công trình công nghiệp như xí nghiệp, nhà máy, khu công nghiệp,…. thông qua những hình ảnh và ký hiệu.

Trong các giai đoạn thi công, thiết kế, vận hành và bảo trì hệ thống điện, bản vẽ điện công nghiệp đóng vai trò quan trọng. Nó giúp các kỹ thuật viên, kỹ sư và công nhân điện thực hiện công việc một cách hiệu quả, chính xác và an toàn.

Phân biệt các loại bản vẽ

Bản vẽ điện công nghiệp được chia thành 2 loại chính gồm:

• Bản vẽ điện 2D: Sử dụng các ký hiệu và đường vẽ để mô tả hệ thống điện trên mặt phẳng.
• Bản vẽ điện 3D: Mô tả hệ thống điện bằng mô hình 3D một cách sinh động và trực quan.

Bản vẽ điện công nghiệp có vai trò như thế nào với kỹ sư điện

• Đọc và hiểu chính xác, nhanh chóng bản vẽ.
• Thiết kế hệ thống điện ngành công nghiệp.
• Hướng dẫn thực hiện thi công hệ thống điện.
• Vận hành một cách hiệu quả và an toàn hệ thống điện.
• Bảo trì định kỳ hệ thống điện.

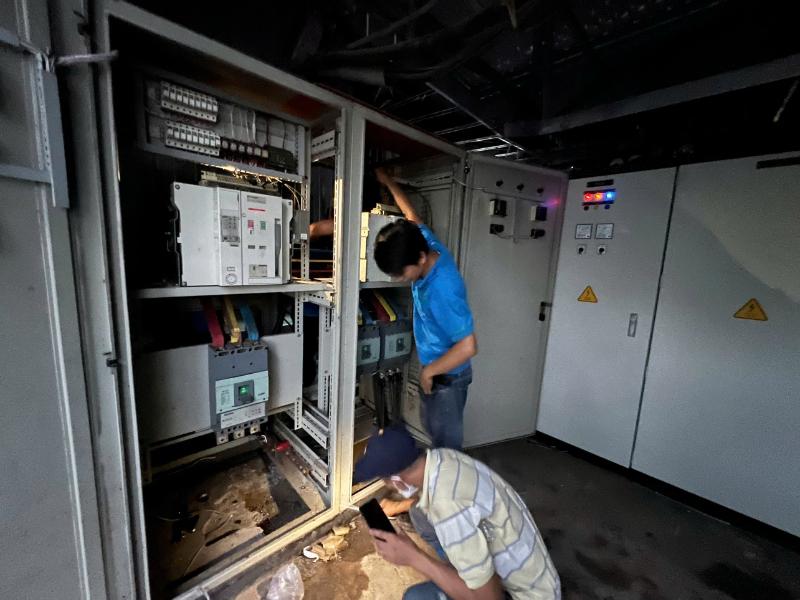

Tại sao nên hiểu về các ký hiệu trong bản vẽ điện công nghiệp?

Kỹ thuật viên điện khi thành thạo các ký hiệu trong bản vẽ điện công nghiệp mang đến nhiều lợi ích khác nhau:

• Tăng hiệu quả trong giao tiếp: Ký hiệu là ngôn ngữ chung giúp thông tin được truyền đạt hiệu quả và chính xác, tránh sai lầm và nhầm lẫn.
• Tiết kiệm công sức và thời gian: Dễ dàng xác định chức năng và vị trí thiết bị, rút ngắn thời gian vẽ và đọc bản vẽ mà không cần ghi chú bằng chữ, giảm lỗi.
• Tăng cao tính chuyên nghiệp: Bản vẽ chuyên nghiệp và chính xác thể hiện kỹ năng của người ẽ, tạo sự chuyên nghiệp và đồng nhất cho dự án.
• Tăng mức độ an toàn: Ký hiệu giúp kỹ thuật viên điện nhận biết và cảnh báo mối nguy hiểm, giảm nguy cơ tai nạn điện.
• Phát triển kỹ năng: Học và sử dụng ký hiệu giúp tăng khả năng ghi nhớ và chú ý đến các chi tiết, phát triển tư duy logic, nâng cao kỹ năng trong lĩnh vực điện.
• Ngoài ra, việc sử dụng ký hiệu giúp tra cứu thông tin dễ dàng, tăng khả năng cạnh tranh và sáng tạo trên thị trường lao động.

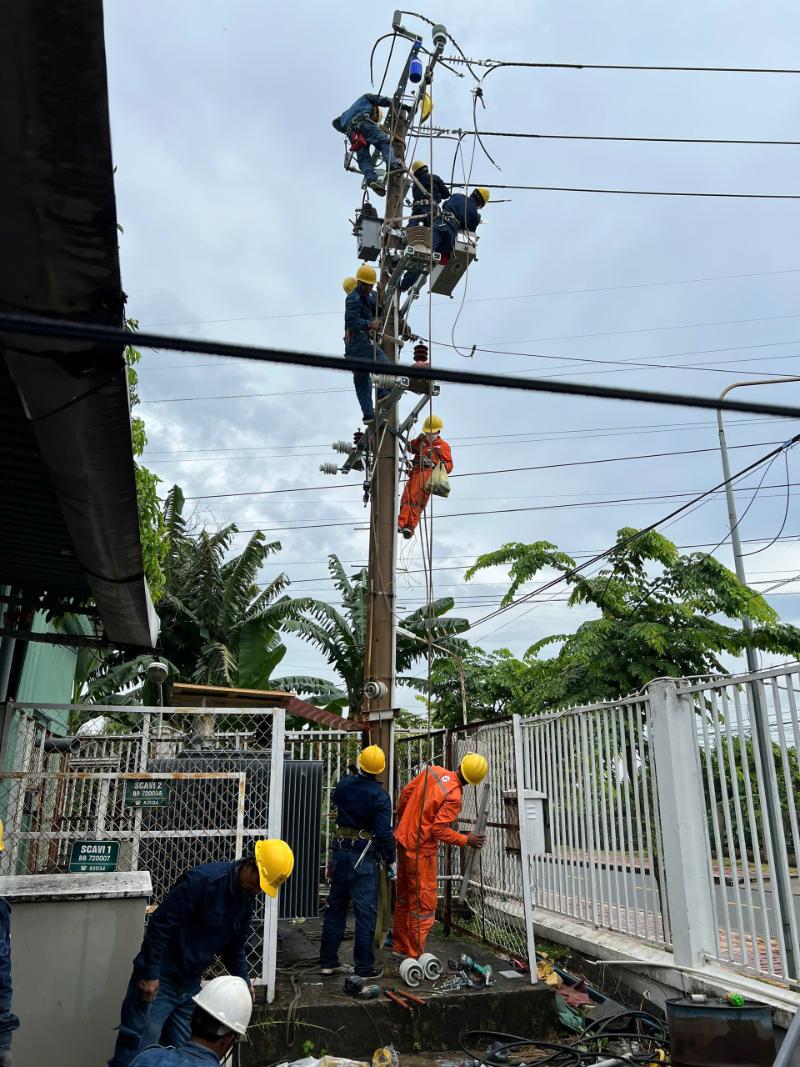

Các ký hiệu trong bản vẽ điện công nghiệp theo phân loại

Phân loại ký hiệu theo chức năng

• Ký hiệu nguồn điện: Các ký hiệu trong bản vẽ điện công nghiệp này sẽ biểu diễn các nguồn điện như máy phát điện, máy biến áp,….
• Ký hiệu đường dây điện: Biểu diễn các đường dây điện như dây dẫn, dây cáp,….
• Ký hiệu thiết bị đóng cắt: Biểu diễn các thiết bị đóng cắt như cầu dao, aptomat, rơ le,….
• Ký hiệu thiết bị bảo vệ: Biểu diễn các thiết bị bảo vệ như chống sét, cầu chì,…
• Ký hiệu thiết bị đo lường: Biểu diễn các thiết bị đo lường như ampe kế, đồng hồ điện, vôn kế,….
• Ký hiệu thiết bị điều khiển: Biểu diễn các thiết bị điều khiển như nút nhấn, công tắc, bộ điều khiển,….
• Ký hiệu thiết bị điện khác: Biểu diễn các thiết bị điện khác như đèn điện, động cơ điện,….

Phân loại ký hiệu theo hình dạng

• Ký hiệu hình học: Sử dụng các hình dạng cơ bản để biểu diễn các thiết bị điện như hình tròn, hình vuông, hình tam giác,…
• Ký hiệu mô phỏng: Mô phỏng hình dạng của thiết bị điện một cách thực tế.
• Ký hiệu chữ, ký tự: Sử dụng các ký tự hoặc chữ cái để biểu diễn các thiết bị điện.

Phân loại ký hiệu theo tiêu chuẩn

• Ký hiệu dựa vào  tiêu chuẩn quốc tế: JIS, IEC,…
• Ký hiệu dựa vào tiêu chuẩn quốc gia: TCVN,…

Phân loại ký hiệu theo vị trí

• Các ký hiệu trong bản vẽ điện công nghiệp, ký hiệu trên sơ đồ mạch điện: Biểu diễn vị trí trong mạch điện của các thiết bị điện.
• Ký hiệu trên sơ đồ bố trí thiết bị: Thể hiện vị trí lắp đặt của các thiết bị điện trong hệ thống điện.
• Ký hiệu trên sơ đồ cáp điện: Thể hiện vị trí của các đường dây điện trong hệ thống điện.

Lưu ý:

• Bên cạnh các nhóm ký hiệu chính trên, kỹ thuật viên còn sử dụng một số ký hiệu bổ sung khác trong bản vẽ điện công nghiệp.
• Ý nghĩa và cách sử dụng của các ký hiệu trong bản vẽ điện công nghiệp sẽ không giống nhau,
• Cần tham khảo các tiêu chuẩn và quy định liên quan để sử dụng ký hiệu điện công nghiệp một cách chính xác.

Tiêu chí cần đảm bảo trong bản vẽ điện công nghiệp

• Đúng tiêu chuẩn: Thiết kế bản vẽ mạch điện phải đúng theo các tiêu chuẩn hiện hành nhằm giúp kỹ thuật viên lắp đặt an toàn, đúng kỹ thuật và hiệu quả.
• Dễ đọc và dễ hiểu: Bản vẽ mạch điện phải được thể hiện mạch lạc, rõ ràng, dễ hiểu. Sử dụng các ký hiệu điện công nghiệp đúng quy chuẩn.
• An toàn: Bản vẽ mạch điện phải đáp ứng các yêu cầu về an toàn điện để tránh các tai nạn xảy ra.
• Hiệu quả: Thiết kế bản vẽ mạch điện cần đảm bảo hoạt động hiệu quả, đáp ứng nhu cầu sử dụng điện doanh nghiệp.
• Ngoài ra còn có các tiêu chí khác như tính thẩm mỹ, tính linh hoạt.

Qua bài viết của Hồng Gia Phúc dưới đây, bạn đã nắm rõ được các ký hiệu trong bản vẽ điện công nghiệp rồi phải không? Mong rằng từ những thông tin trên, bạn sẽ áp dụng đúng các ký hiệu khi làm việc.
