Các bước quy trình thi công cáp điện ngầm căn bản nhất

Quy trình thi công cáp điện ngầm không quá khó khăn, song chúng ta cần đảm bảo những yêu cầu kỹ thuật nhất định ở tất cả các khâu. Bao gồm chuẩn bị vật liệu, nhân công cho tới thi công và kiểm tra sau hoàn thiện. Bài viết của Cơ Điện Hồng Gia Phúc dưới đây là những thông tin về quy trình thực hiện thi công cáp điện ngầm cơ bản nhất.

Tiêu chuẩn thi công cáp điện ngầm theo TCVN7997:2009

Đối với việc lấp và đào

• Yêu cầu đối với đáy rãnh trong quy trình thi công cáp điện ngầm: Đầm kỹ tất cả rãnh và khi đào cần được làm phẳng, không để chỗ hổng, khoảng trống.
• Chỉ sử dụng đất và cát khi lấp, không lẫn với đá, sỏi, không dùng vật liệu ăn mòn chất liệu đường ống,… sẽ làm đường ống bị hư hại.
• Khi đặt cáp ở khu vực đất yếu cần tính đến những biện pháp xử lý đất sao cho giống nhau, đảm bảo hiệu quả lắp ráp cáp điện lực đi ngầm trong đất.

Đối với đường ống

• Chọn loại chất liệu đường ống phù hợp theo điều kiện thi công, với điều kiện chịu được áp lực của những vật nặng và các phương tiện giao thông.
• Đối với những đặc trưng nối ống và ống kim loại thì phải quấn băng phủ lớp chịu ăn mòn.
• Lắp ráp đường ống sao cho đảm bảo không bị uốn, lượn,… tránh gây khó khăn cho việc lắp ráp cáp điện lực.
• Quy trình thi công cáp điện ngầm sử dụng các phụ kiện chuyên dụng để tránh để nước thâm nhập vào đường ống và đảm bảo làm cứng chắc những mối nối.
• Đảm bảo những mối nối và đầu ống không làm hư hại lớp cáp.
• Phải chèn chất liệu kín giữa những khe hở tiếp giáp giữa đường ống, tòa nhà, hộp cáp ngầm để đảm bảo độ bền.
• Để hở các đầu đường ống được dẫn vào tòa nhà, xử lý chống thấm nước hộp cáp ngầm khi cần.
• Bắt buộc đầm kỹ, không để hổng đối với những đường ống song song.
• Áp dụng phương thức thi công cáp điện đi ngầm trong đất phù hợp với tiêu chuẩn TCVN 7997:2009 đối với áp điện lực đi gần hoặc giao chéo với cáp sợi quang; cáp dòng điện yếu trong trường hợp khoảng cách giữa chúng không vượt quá 30cm.

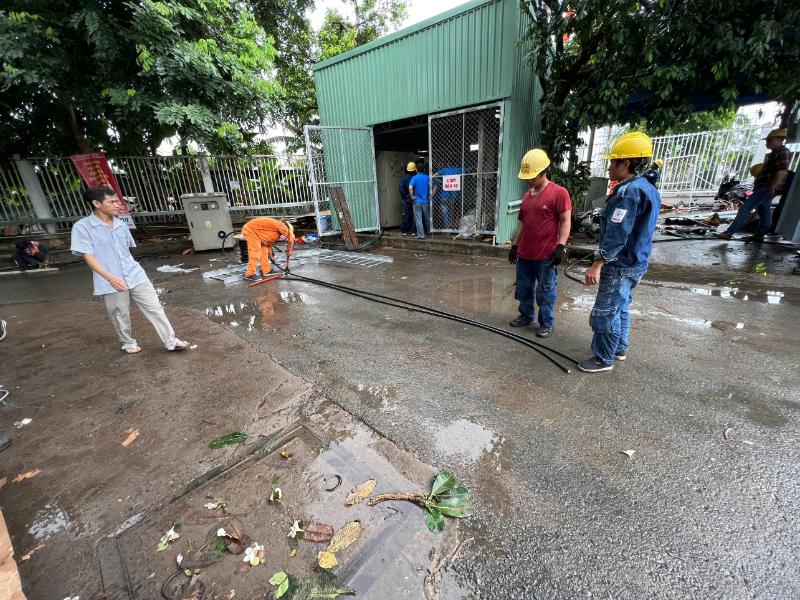

Lưu ý quan trọng trước lúc thi công cáp điện ngầm

Chủ đầu tư phải tổ chức bàn giao chi tiết, rõ ràng mặt bằng thi công cho nhà thầu. Tránh trường hợp nhà thầu thực hiện đào cáp tại khu vực dự kiến quy hoạch xây dựng của chủ đầu tư.

Nhà thầu trước khi tiến hành quy trình thi công cáp điện ngầm cần phải nghiên cứu hồ sơ thiết kế kỹ thuật một cách cẩn thận. Đồng thời trước khi bắt đầu thi công cần phải khảo sát đo đạc lại tuyến cáp.

Nhà thầu và chủ đầu tư chú trọng đề ra những cách thức, phương pháp thi công an toàn, hợp lý và dự báo trước những thách thức, khó khăn có thể xảy ra trong quá trình thi công. Đặc biệt cần chuẩn bị công cụ, dụng cụ đầy đủ để việc thi công diễn ra suôn sẻ nhất.

Các bước cơ bản trong quy trình thi công cáp điện ngầm

Bước 1: Đào rãnh

Số lượng ống nhựa xoắn HDPE dự kiến được đặt sẽ quyết định đến độ rộng của rãnh đào, nhằm giữ khoảng cách giữa các ống được an toàn. Đảm bảo độ sâu của rãnh tại vị trí trên cùng cách mặt nền lớn hơn độ sâu H. Và không được đặt ống dưới cùng trên nền đá cuội hoặc đá cứng. Lưu ý nên để ống trên lớp cát đã được đầm chặt và làm phẳng.

Công việc cần làm trước khi bắt đầu đào quy trình thi công cáp điện ngầm:

• Xác định kích thước, vị trí của rãnh dự định đào,
• Xác định độ sâu và vị trí của các công trình ngầm khác dựa vào số liệu đã có.
• Xác định chính xác cáp hoặc ống bằng kim loại ở phía dưới bằng thiết bị định vị. Hoặc có thể dùng tay để dò tìm vị trí hướng tuyến cáp.
• Trong quá trình thi công cáp ngầm, xác định độ rộng của rãnh đào là bước quan trọng.  Chúng ta có thể xác định được số lượng ống bảo vệ cáp ngầm được đặt từ độ rộng của rãnh.

Bước 2: Rải ống

Phải thực hiện quy trình thi công cáp điện ngầm cẩn thận khi rải ống nhựa xoắn HDPE để tránh sỏi, đất, đá và nước chui vào ống.

Bước 3: Cố định ống nhựa và lấp rãnh

Quy trình thi công cáp điện ngầm, khoảng cách giữa các ống phải thỏa mãn tiêu chuẩn trong trường hợp có hơn hai ống nhựa xoắn HDPE đặt song song với nhau. Có thể dùng dưỡng làm bằng dây thép hoặc gỗ để cố định ống và sau khi ống đã được lấp cát thì có thể tháo dưỡng ra.

Bước 4: Tiến hành thi công kéo cáp

Dựa vào phương pháp kéo và đẩy, thực hiện bó các dây cáp gọn gàng để kéo qua ống theo thiết kế: Kéo bó dây tại một đầu và nắn, đẩy đầu còn lại để luồn bó dây qua dễ dàng hơn.

Nhân viên kỹ thuật điện công nghiệp phải đo kiểm tra thông mạch, cách điện sau khi kéo cáp xong và dùng mắt để kiểm tra các hư hỏng do công tác kéo cáp để xử lý kịp thời. Đây là khâu vô cùng quan trọng và cần thực hiện theo đúng yêu cầu kỹ thuật nhằm đảm bảo chất lượng thi công.

Trên đây là quy trình thi công cáp điện ngầm cơ bản. Qua bài viết mong rằng bạn đã có thêm kiến thức hữu ích trong ngành điện công nghiệp. Nói chung quy trình này cần thực hiện kỹ lưỡng để đảm bảo an toàn.
